Tanques Hidropneumáticos

Tanques Hidropneumáticos

Os tanques hidropneumáticos utilizados normalmente para proteção de golpes de aríete em tubulações hidráulicas decorrentes da variação de vazão, causada por inúmeras situações que se imponha ao sentido do fluxo de líquidos. Os Tanques Hidropneumáticos atuam como amortecedores de golpes que podem ocorrer devido ao fechamento ou abertura de válvulas, falhas mecânicas de dispositivos, parada de turbinas ou bombas além de outros tipos de causas.

Os tanques hidropneumáticos sem membrana também são utilizados no sistema de combate a incêndios com uma reserva grande de água disponível para utilização imediata em uma situação de incêndio ou emergência.

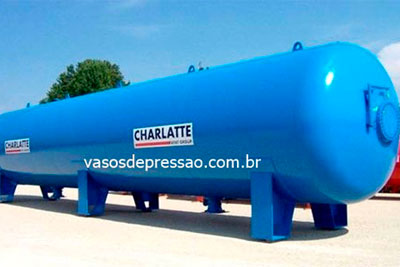

Para fornecimento de Tanques Hidropneumáticos com membrana a ABERKO firmou parceria com a Charlatte Reservoirs França que é líder mundial na fabricação de tanques hidropneumáticos antigolpe de aríete com membrana (bexiga) de butil desde 1964, para adutoras de agua potável, bruta, salgada ou esgoto. Disponibilizando para o mercado nacional o com fabricação no Brasil a mesma tecnologia utilizada em mais de 50 países onde a Charlatte Reservoirs atua.

A Charlatte Reservoirs possui um departamento de engenharia especializado em modelação matemática de transientes hidráulicos (golpe de aríete), ajudando o cliente a dimensionar corretamente a proteção antigolpe de aríete para sua adutora de água potável, esgoto, bruta, ou outros fluidos especiais.

Os tanques antigolpe de aríete com membrana (bexiga) Charlatte diferenciam-se dos reservatórios hidropneumáticos convencionais pela utilização de uma bexiga de butil montada dentro do reservatório, a função da bexiga e isolar o líquido do ar comprimido, desta maneira não é necessário a utilização de compressores auxiliares para a reposição contínua do ar comprimido que se dissolve na água. O resultado e a minimização dos custos do projeto pela eliminação dos compressores de ar comprimido e redução dos custos de manutenção e operação tornando o projeto mais amigável para o meio ambiente. Além disto, o sistema tem uma maior segurança e confiabilidade na proteção da adutora.

Entre em contato com a ABERKO e solicite informações sobre Tanques Hidropneumáticos.

Vantagens dos Tanques Hidropneumáticos com Membrana

O objetivo desta solução é a simplificação do método de regulação e de operação do tanque.

Nos tanques hidropneumáticos convencionais (sem bexiga) o ar comprimido que está em contato com a água se dissolve e o volumem de ar diminui, o compressor deve partir periodicamente para introduzir ar comprimido e compensar o ar perdido pela dissolução.

Nos Tanques Hidropneumáticos com membrana (bexiga) o ar comprimido e a água estão separados pela membrana de butil, evitando a dissolução e a necessidade de utilizar compressores. No tanque com bexiga a carga do ar comprimido se faz uma única vez, quando o tanque é instalado na adutora. O volume de ar comprimido permanecera inalterado durante anos.

A bexiga é fabricada sob medida para cada tanque de maneira que durante a expansão máxima ela não trabalhará estirada ou expandida, proporcionando em uma longa vida útil (a expectativa de vida útil da bexiga e de 10 anos).

Outros benefícios dos tanques hidropneumáticos com membrana

Eliminação da corrosão no interior do tanque aumentando a vida útil do equipamento.

Eliminação dos custos de compressores e de seus custos de operação e manutenção.

Bexiga em borracha de butil de alta resistência fabricada sob medida para cada tanque.

Não necessita energia elétrica para operar.

Ambientalmente amigável.

Eliminação da reposição de ar comprimido, pois ele não é dissolvido na adutora.

Bexiga de butil aprovada pela NSF* para utilização em sistemas de água potável

*National Sanitation Foundation, USA www.nsf.org)

Normas internacionais de fabricação: ASME, CODAP, BS, AS, etc.

Certificações internacionais: NSF, WRAS, DWI, ACS, KTW, etc.

Documentação atende norma NR-13 – Vasos de Pressão, que estabelece requisitos mínimos para gestão da integridade estrutural de vasos de pressão nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e à saúde dos trabalhadores.

Tanques Hidropneumáticos com Membrana para Aplicação em Esgoto

Charlatte possui a única tecnologia no mundo que permite a utilização da membrana (bexiga) nas adutoras de esgoto garantindo uma grande vida útil. A membrana (bexiga) para esgoto e revestida de um material resistente ao corte, perfuração e líquidos agressivos, colocada de forma invertida dentro do tanque para uma melhor operação onde existe a presença de sólidos suspensos no fluido.

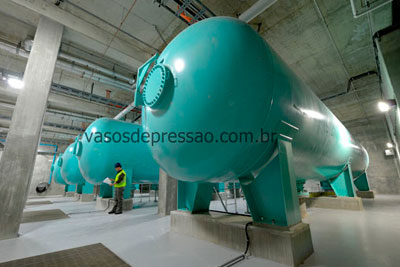

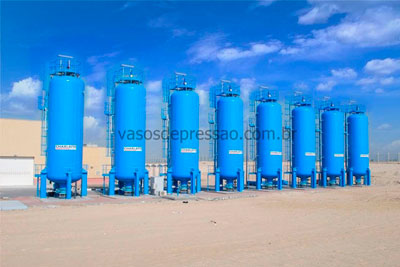

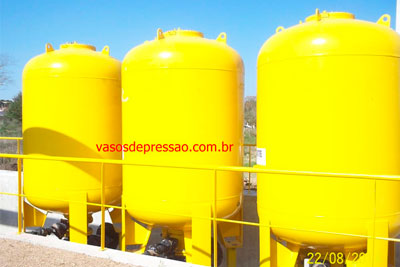

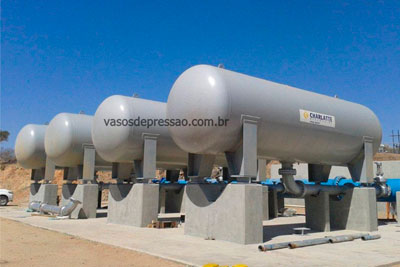

Projetos Instalados na Região e no Mundo

Charlatte Reservoirs patenteou a bexiga de butil no ano 1964, por mais de 50 anos forneceu tanques antigolpe de aríete com bexiga a operadores de sistemas de transporte de água e esgoto em todo o mundo. Na América contamos com equipamentos instalados em vários países com USA, México, Brasil, Argentina, Uruguai entre outros.

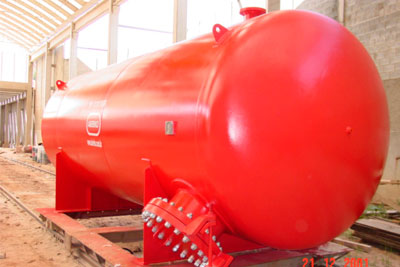

A ABERKO fabrica tanques hidropneumáticos conforme norma ASME Seção VIII Divisão 1, com volume que pode chegar a 70.000 Litros, dimensões e bocais de acordo com a necessidade de cada cliente, não uma linha de tanques hidropneumáticos desenvolvida, cada equipamento é fabricado de acordo com a necessidade de cada cliente. A Fabricação somente é iniciada após a aprovação do desenho dimensional, para assegurar o encaixe perfeito dos bocais na tubulação do cliente reduzindo custos de instalação com adaptações.

Os tanques hidropneumáticos, devido seu volume e classe de pressão são enquadrados como vasos de pressão e estão sujeitos aos requisitos da norma brasileira NR-13 do ministério do trabalho, acompanha o fornecimento dos Tanques Hidropneumáticos, o prontuário do vaso de pressão incluindo todas inspeções, certificados e cálculos pertinentes a norma. Alguns ensaios não destrutivos podem ser agregados aos tanques hidropneumáticos conforme a necessidade do projeto ou solicitação do cliente, como ensaios não destrutivos de líquido penetrante, radiografia total ou parcial, ultrassom de chapas ou soldas, inspetores qualificados Petrobrás SNQC/END (Sistema Nacional de Qualificação e Certificação de Pessoal em END).

Os tanques hidropneumáticos podem ser fabricados em aço carbono A-36, A-283-C, A-515-60/70, A-516-60/70 ou aço inox AISI 304, 304L ou 316/316L, além de materiais em ligas especiais.

Tanques Hidropneumáticos

ABERKO - Qualidade em Tanques Hidropneumáticos

A ABERKO possui engenharia própria e atua no segmento de caldeiraria especializada na fabricação de vasos de pressão e tanques hidropneumáticos há mais de 50 anos possui toda documentação necessária para fabricação de Tanques Hidropneumáticos além de profissionais treinados e qualificados.

ABERKO Sua melhor opção em tanques hidropneumáticos.
